管道補償器的常見支架介紹

發布時間：2021-09-04 瀏覽次

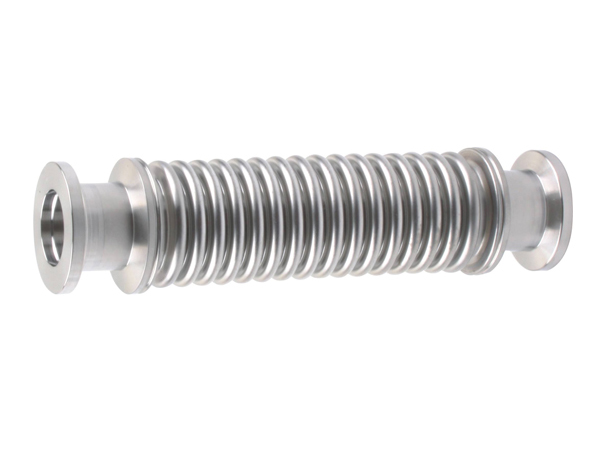

管道補償器是為了利用其工作主體的有效伸縮變形，以吸收由熱脹冷縮等原因而產生的尺寸變化，不同的補償器對支架也有不同的要求，下面為大家介紹的幾種常見支架。

1、主固定支架
主定架安裝在具有一個或多個不受約束的波紋管膨脹節的管系上，它須承受由每個管段與其相連的管段所受的力和力矩。例如管道中的介質壓力產生的壓力推力(盲板力)，使得波紋補償器產生額定位移所需的力和力矩，以及由可調導向架、定向?qū)蚣芤鸬哪Σ痢⒐艿�、介質的重量、流體沖擊力等。所以當我們選擇無約束的波紋補償器時，在下述情況下須設置主固定支架：
1) 管道盲端
2) 介質流向改變處
3) 管道分支處
4) 管道變徑處
5)兩個波紋補償器之間的管道上截止閥或減壓閥處。
2、次固定支架
此處我們所說的次固定支架，是指所有除壓推力(盲板力)以外的載荷。因此，對于直管段，一般采用次固定支架將兩個固定支架之間較長的管段分成若干管段，使每一管段間僅設置一個波紋補償器，以保證波紋補償器能正常工作。
2、導向支架
之所以在管路中設置導向支架，就是為了保證波紋管膨脹節沿規定的方向位移，并防止管路失穩的作用，一般的導向支架設計強度按10%-15%的管道內介質壓力推力考慮。在僅有軸向位移的管段上，導向支架只允許軸向位移而制約其它方向的位移，這種支架稱為一般導向支架，對于帶橫向位移和偏轉的管段時，除軸向位移外，還應在橫向留出合適的附加裕量，以允許一定幅度的橫向位移和偏轉，這種導向支架稱為平面導向支架。
